一体化温度变送器概述
一体化温度变送器是一种将温度传感器(如热电偶或热电阻)与信号转换电路集成于一体的装置,能够直接输出标准电信号(如4-20mA、0-10V等),便于远距离传输和控制系统采集。其“一体化”设计减少了现场接线复杂度,提高了抗干扰能力,广泛应用于工业自动化、过程控制等领域。
精度指标与影响因素
精度是温度变送器的核心性能参数,通常以满量程的百分比或绝对温度偏差表示。一体化温度变送器的精度受以下因素影响:
- 传感器类型:热电偶的精度通常低于热电阻(如PT100),但量程更宽;热电阻在低温区具有更高的线性度和稳定性。
- 冷端补偿:对于热电偶变送器,冷端补偿电路的准确性直接影响整体精度。
- 信号调理电路:放大、滤波和A/D转换环节的噪声与漂移会引入误差。
- 环境温度:变送器的工作温度范围及温度系数(如±0.01%/℃)决定其在不同环境下的稳定性。
常见的一体化温度变送器精度等级为±0.1%、±0.2%或±0.5%FS(满量程),高精度型号可达±0.05%FS。选型时需结合实际测量范围与工艺要求,避免“唯精度论”——过高的精度要求可能带来不必要的成本。

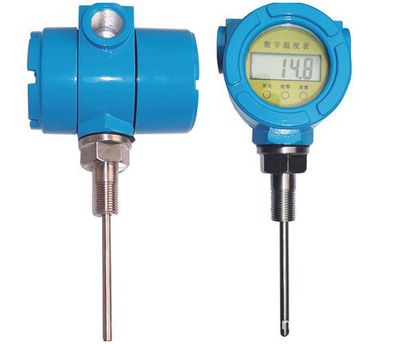

数显温度传感器变送器的功能特点
数显温度传感器变送器在传统一体化变送器基础上增加了本地数字显示功能,通常采用LED或LCD屏实时显示测量温度。其优势包括:
- 现场直观读数:无需额外仪表即可查看当前温度,便于巡检和故障排查。
- 参数可配置:通过按键或手操器可调整量程、滤波时间、单位等参数,部分型号支持HART协议或RS485通信。
- 报警输出:可设置上下限报警,输出开关量信号驱动外部设备。
- 一体化结构:显示表头与变送器电路集成,防护等级通常达IP65以上,适应恶劣现场环境。
需要注意的是,数显表头的附加功耗和发热可能对高精度测量产生轻微影响,在精密场合应评估其热效应。
4-温度变送器的信号输出
“4”在用户提示中可能指代4-20mA输出制式,这是工业领域最常用的模拟信号标准。4-20mA温度变送器具有以下特点:
- 活零点:4mA对应量程下限,0mA用于断线检测,便于诊断线路故障。
- 两线制供电:电源与信号共用两根导线,简化布线,适合远距离传输。
- 抗干扰能力强:电流信号在长线传输中不易受电磁干扰和线路电阻影响。
部分一体化温度变送器同时支持4-20mA与数字通信(如HART、Modbus),实现模拟与数字双输出。
选型与安装建议
- 明确测量范围与精度需求:根据工艺温度区间选择传感器类型和精度等级,预留适当裕量。
- 确认输出信号:控制系统接口决定选用4-20mA、0-10V或数字通信。
- 环境适应性:考虑防护等级、防爆要求(如Exia/Exd)、环境温度与振动条件。
- 安装方式:螺纹、法兰或卡箍连接需与现场接口匹配;插入深度应保证传感器感温元件处于代表性温度区域。
- 定期校准:建议按周期进行零点与量程校准,确保长期精度稳定。
##
一体化温度变送器精度数显温度传感器变送器4-温度变送器代表了温度测量领域集成化、智能化的发展方向。合理选型、正确安装与定期维护是发挥其性能的关键。随着工业物联网的发展,具备数字通信与自诊断功能的智能一体化变送器将迎来更广泛的应用。
