在工业自动化过程控制与能源计量领域，温度与流量是两个至关重要的参数。SBWZ系列一体化温度变送器与各种节流装置的组合使用，构成了许多关键测量系统的核心。本文将深入探讨这两类仪表的特性及其协同工作原理。
一、SBWZ一体化温度变送器概述

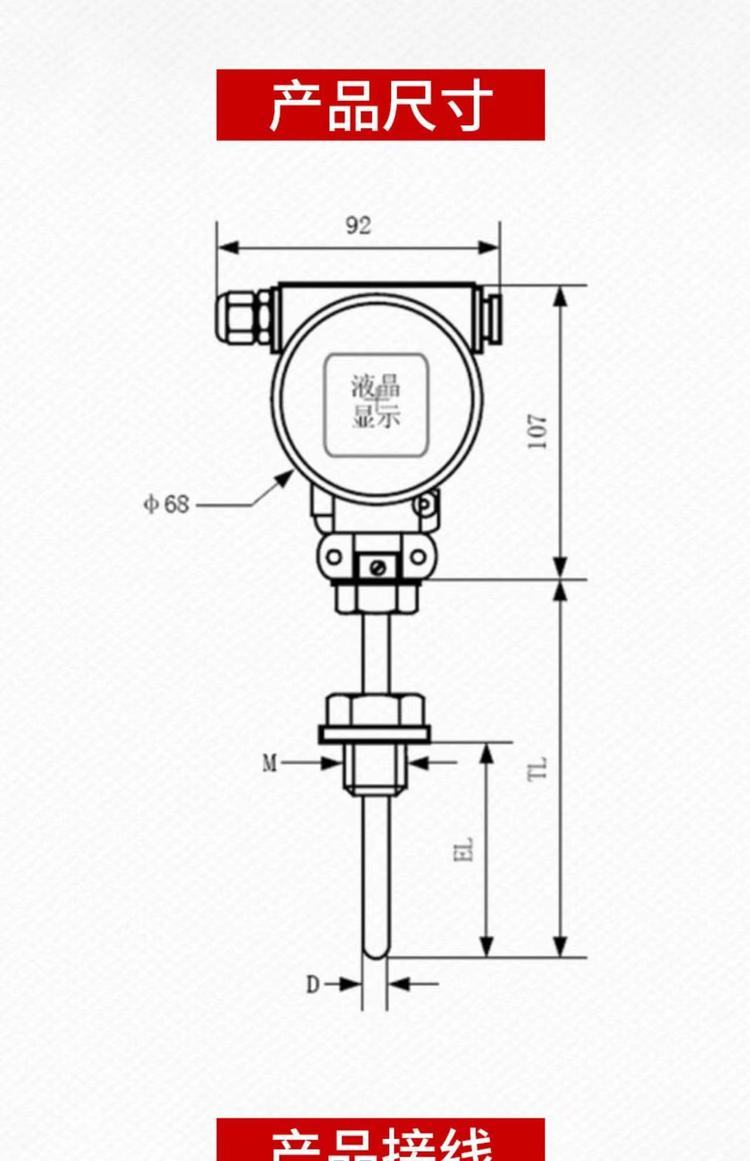

SBWZ一体化温度变送器是一种将温度传感元件（通常为铂热电阻Pt100）与信号变送模块集成为一体的现场安装式仪表。其核心特点包括：
- 一体化设计：传感器与变送器紧密结合，直接输出标准信号（如4-20mA DC），省去了单独的变送器安装环节，减少了接线点和故障源，提高了系统可靠性。
- 高精度与稳定性：采用高性能的测温元件和先进的电路处理技术，能够实现温度的精确测量与稳定传输，抗干扰能力强。
- 现场显示功能（可选）：部分型号配备现场液晶显示表头，可直观读取实时温度值，便于现场调试与巡检。
- 广泛的应用适应性：通常具有多种安装方式（如螺纹、法兰等）和不同的保护套管材质，能够适应从常规到高温、高压、腐蚀等各种复杂工业环境。
在流量测量中，流体的温度是进行精确补偿和标准体积/质量流量计算不可或缺的参数。
二、节流装置的作用与原理
节流装置（如标准孔板、喷嘴、文丘里管等）是差压式流量测量的核心一次元件。其工作原理基于流体力学中的伯努利方程：
- 基本原理：当流体流经管道中的节流件时，流通截面突然缩小，流速增加，在节流件前后产生静压力差（差压）。这个差压值与流经管道的流体流量之间存在确定的平方根关系。
- 主要作用：产生与流量成比例的差压信号。该信号通过引压管线传递至差压变送器，进而计算出瞬时流量。
三、一体化温度变送器与节流装置的协同应用
在实际的蒸汽、气体或某些液体的流量测量系统中，SBWZ一体化温度变送器与节流装置并非孤立工作，而是紧密配合，共同确保流量测量的高精度。其协同关系主要体现在：
- 温度补偿的必要性：对于气体和蒸汽，其密度受温度和压力影响显著。仅靠节流装置产生的差压计算出的流量是工作状态下的体积流量。为了得到标准状态下的体积流量或质量流量，必须引入流体温度和压力参数进行实时补偿运算。温度变送器在此提供了精确的温度输入。
- 系统集成：在一个完整的流量测量回路中，通常包含三个关键一次仪表：
- 节流装置：产生差压ΔP。
- 差压变送器：测量ΔP并转换为电信号。
- 温度变送器（如SBWZ）：测量流体温度T并转换为电信号。
- 压力变送器：测量流体压力P（本文未详述，但实际系统通常需要）。
这些信号一同送入流量积算仪或分布式控制系统（DCS），通过内置的流量数学模型（如ISO 5167标准公式）进行计算与补偿，最终得到精确的流量值。
- 安装位置：SBWZ温度变送器的测温点通常设置在节流装置上游的直管段上，需遵循相关标准（如GB/T 2624或ISO 5167）对前后直管段的要求，以确保测得的是未受节流扰动影响的、具有代表性的流体温度。
四、应用优势与选型注意事项
优势：
- 提升整体精度：实时的温度补偿极大地提高了流量测量的准确度，尤其对于工况波动的系统。
- 简化安装与维护：一体化温度变送器结构紧凑，安装方便，减少了中间环节。
- 增强系统可靠性：集成化设计降低了接线复杂性和潜在故障点。
选型与安装注意事项：
1. 根据流体特性（温度、压力、腐蚀性）选择合适的SBWZ温度变送器套管材质、长度和插入深度。
2. 确保温度测点所在管道流体充满且流动稳定，避免死区或涡流区域。
3. 节流装置的设计、制造与安装必须严格符合国家标准，以保证差压信号的准确性。
4. 温度、压力、差压三参数的测量应保持时间上的同步性，以便补偿运算准确有效。
###
SBWZ一体化温度变送器与节流装置是现代工业流量测量系统中的一对“黄金搭档”。前者为后者提供了关键的补偿参数，两者协同工作，共同克服了流体物性变化带来的测量误差，实现了对蒸汽、气体等高动态参数流体的精确计量与控制。在能源管理、过程优化和贸易结算等方面发挥着不可替代的基础性作用。正确选型、规范安装与定期校准是保障这一测量系统长期稳定、精确运行的关键。
